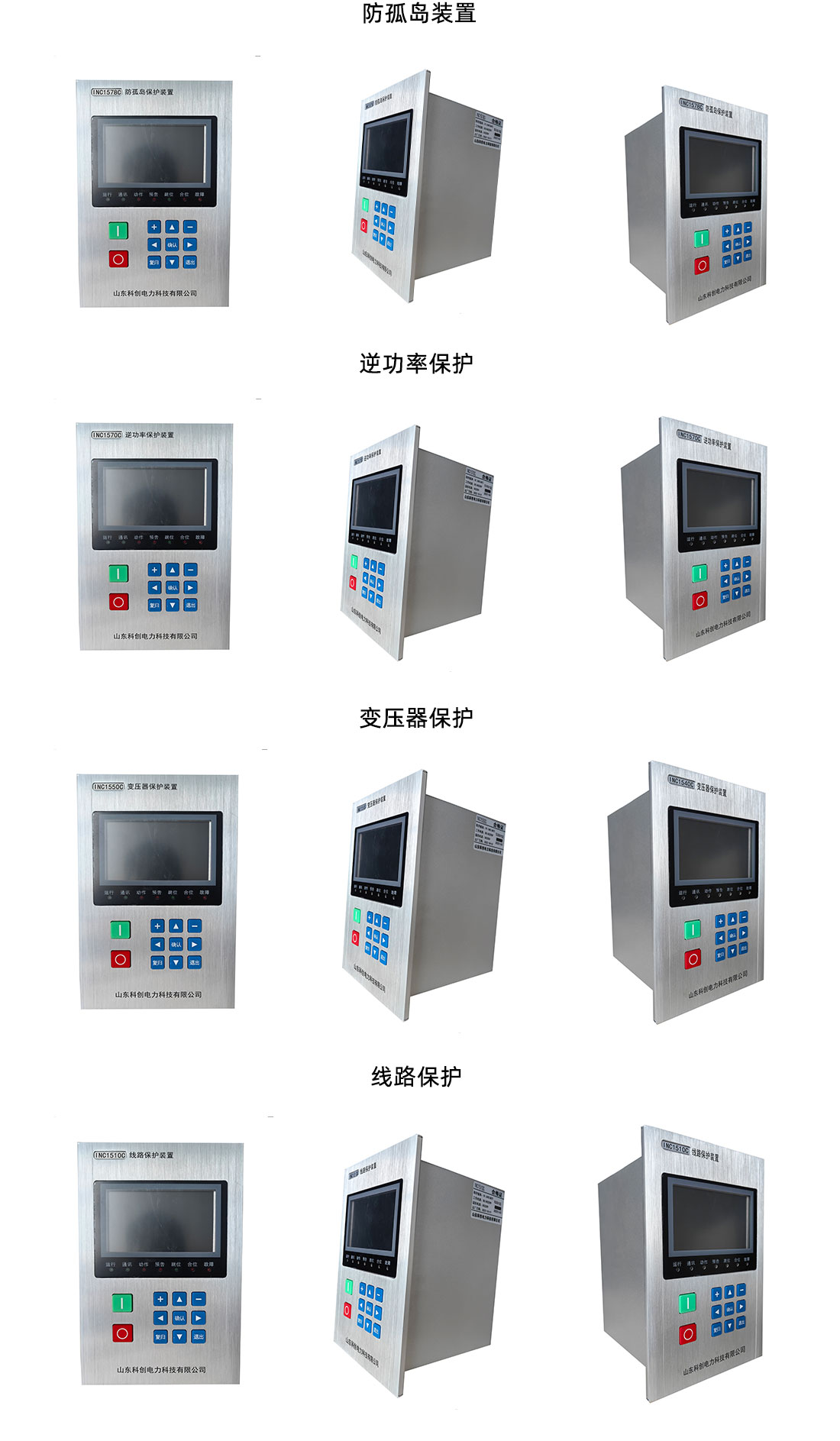

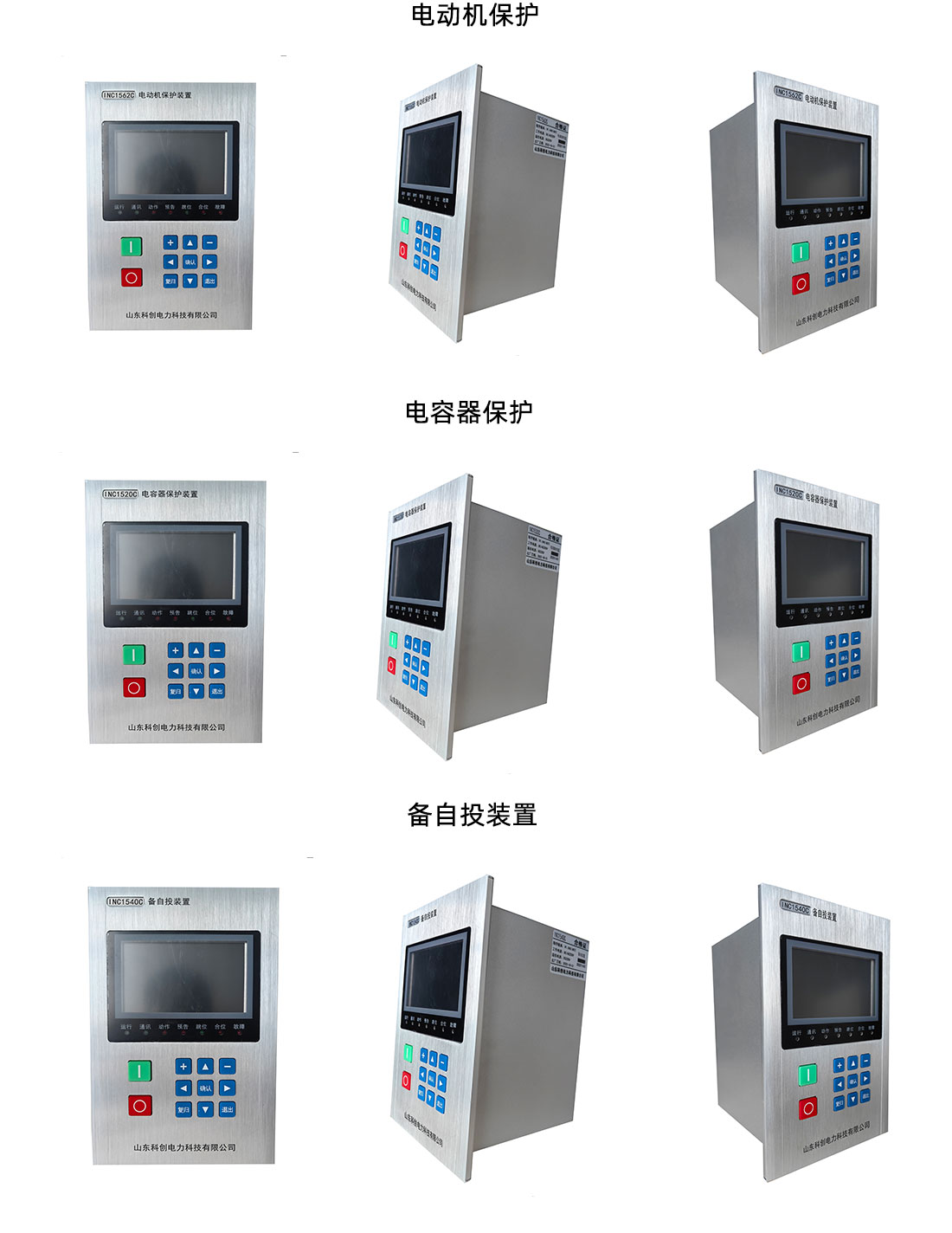

继电保护装置

装置特点

1.1.完备的保护功能配置

1.2.强大的测量功能

u  谐波测量：计算各相的谐波总电压、测量谐波总电流；计算各相电压、电流的1-15次谐波幅值；

u  电能质量分析：计算各相电压、测量电流的谐波畸变率（THD）；计算各相电压、电流的1-15次谐波的谐波含有率（HR）；

u  相角显示：测量、保护电量都具有相角显示功能，方便接线检查；

u  采集计算UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f。

1.3.测控功能

u  14路遥信采集,遥信电平DC220V/DC110V/DC24V可选，

u  断路器遥控分合；

u  开关分合闸次数统计及事件SOE等；

u  电度计量。

1.4.人性化设计

u  全汉化菜单显示，操作简便、学习容易；

u  各路保护交流量、测量交流量、P、Q均可采用软件自动校准；

u  提供多对跳闸输出接点及信号输出接点，可灵活设置输出接点逻辑；

u  可独立整定4套保护定值，定值区之间切换复制安全简单。

1.5.高可靠性

u  具有优异的抗干扰性能；

u  组屏或安装于开关柜时不需要安装其它抗干扰模块。

1.6.丰富的通信接口

主要技术性能

1.1  过载能力

    a） 交流电流回路

 2倍额定电流，连续工作；

 10倍额定电流，允许10s；

 40倍额定电流，允许 1s；

    b） 交流电压回路

 1.2倍额定电压，连续工作。

1.2  测量元件的准确度(在正常工作大气条件下)

    a）保护部分：

1）电流、电压：    不超过±3％；

低频动作值：     不超过±0.02Hz；

滑差闭锁值：     不超过±0.01Hz或±1％

2） 动作时间：

1.5倍Iset（电流整定值）测试条件

速断：              ≤50ms

定时限时间误差：    不超过±1％或±50ms

反时限时间误差：    不超过±3％或±50ms

b）测量部分：

1）测量精度：

采样电流、电压：±3‰

频率：          ±0.01Hz

功率因数：      ±0.003

功率：          ±5‰

2）事件顺序记录站内分辨率：  ≤2ms

3）遥控正确率：  100%

       1.3  环境条件

1.3.1  环境温度

正常工作温度：     -10℃ ～ 55℃

贮存温度：         -25℃ ～ 75℃

1.3.2  相对湿度：           5% ～95%；(产品内部既不应凝露，也不应结水。)

1.3.3  大气压力　　　       80kPa～110kPa 。
